Мультизональные VRV/VRF системы кондиционирования
Мультизональные системы кондиционирования, также известные как VRF-системы, представляют собой более мощные и эффективные решения для обеспечения комфортного внутреннего климата. Они позволяют устанавливать несколько внутренних блоков на один наружный блок, что делает их идеальным выбором для крупных зданий и офисов. Например, в VRF-системах многих брендов можно установить до 80 внутренних блоков, что обеспечивает эффективное кондиционирование помещений любого размера.
Одним из ключевых преимуществ мультизональных систем кондиционирования является их архитектура. В отличие от мульти-сплит систем, где каждому внутреннему блоку требуется отдельная линия подачи фреона от наружного блока, в VRF-системах используется одна магистральная пара трубопроводов. Это упрощает процесс установки и обслуживания системы, а также повышает ее эффективность и надежность.
Благодаря инновационным технологиям и высокому качеству исполнения, мультизональные системы кондиционирования обеспечивают равномерное распределение тепла и прохлады по всему помещению, что создает комфортные условия для пребывания. Кроме того, они обладают возможностью индивидуального контроля температуры в каждой зоне, что позволяет экономить энергию и снижать эксплуатационные расходы.
Далее магистральный трубопровод разветвляется на 2 или более отводящих линии, каждая из которых также может ветвиться.

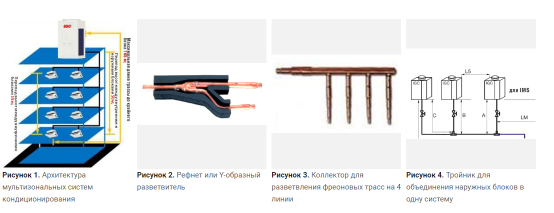

Схема архитектуры "Мультизональные VRV/VRF системы кондиционирования".
В местах ветвления трубопроводов устанавливаются рефнеты или коллекторы.Если трубопровод разветвляется на 2 трубопровода, то применяется рефнет (их также называют Y-образными разветвителями, см. рис. 2). Если же трубопровод разветвляется на 3 или 4 линии, то используют коллектор (см. рис. 3). Отметим, что на каждом ветвлении требуется установить 2 рефнета или коллектора: один на газовой линии, второй – на жидкостной.
Но это не все особенности VRF-систем. Так, например, несколько наружных блоков тоже могут быть объединены в единую систему. Как правило, их количество не превышает 4 штук. При этом наружные блоки могут быть установлены в ряд вплотную друг к другу, а соединения фреоновых трасс выполняются с помощью тройников (см. рис. 4.)
Принцип работы мультизональных систем кондиционирования
Принцип работы мультизональных систем кондиционирования основан на эффективном управлении расходом хладагента. В таких системах автоматика наружного блока регулирует производительность компрессора, что позволяет изменять расход хладагента в зависимости от текущей потребности в охлаждении. Это позволяет передавать точное количество хладагента во внутренние блоки, чтобы обеспечить оптимальный комфорт в каждом помещении.
Мультизональные системы кондиционирования обладают высокой эффективностью и точностью в поддержании комфортной температуры в разных зонах одновременно. Благодаря переменному расходу хладагента, эти системы могут адаптироваться к изменяющимся условиям и обеспечивать оптимальное охлаждение в каждой зоне.
Таким образом, принцип работы мультизональных систем кондиционирования основан на интеллектуальном управлении ресурсами и эффективном распределении хладагента для обеспечения комфортного климата в каждом помещении. Это позволяет сэкономить энергию и обеспечить оптимальные условия для жизни и работы.
Внешний и внутренние блоки мультизональных VRV/VRF систем кондиционирования
Блоки системы VRF, как и обычные системы кондиционирования, включают в себя внутренние и наружные блоки. Внешний вид наружных блоков определяется их мощностью. Если мощность блока небольшая (не превышает 20 кВт), он выглядит как наружный блок сплит-системы. Если же мощность высокая, его внешний вид существенно отличается.
Внутренние блоки системы VRF в основном такие же, как в обычных системах кондиционирования. Их также можно разделить на настенные, потолочные, кассетные и канальные типы в зависимости от архитектурных особенностей комнаты, которую нужно охладить.
